<{配资之家}>两板模三板模怎么选？搞懂结构差异，注塑效率翻倍

注塑模具设计直接决定塑件质量与生产效率，五大核心技术要点详细说明如下：

1. 浇冒口设计

• 浇口：避开塑件外观面/受力面，优先选择壁厚处设置；尺寸需匹配塑件规格与塑料特性，优先采用潜伏式/点浇口。

• 冒口：设于熔体最后充模位置，核心作用是补缩、排气，避免塑件出现缩孔缺陷。

• 多型腔浇道：严格遵循「等距等压」原则；针对流动性差的塑料（如PC、PMMA），需加大浇口尺寸、缩短浇道长度。

• 关键要求：兼顾脱模修剪与自动化生产适配，规避缩痕、欠注、气纹等常见缺陷。

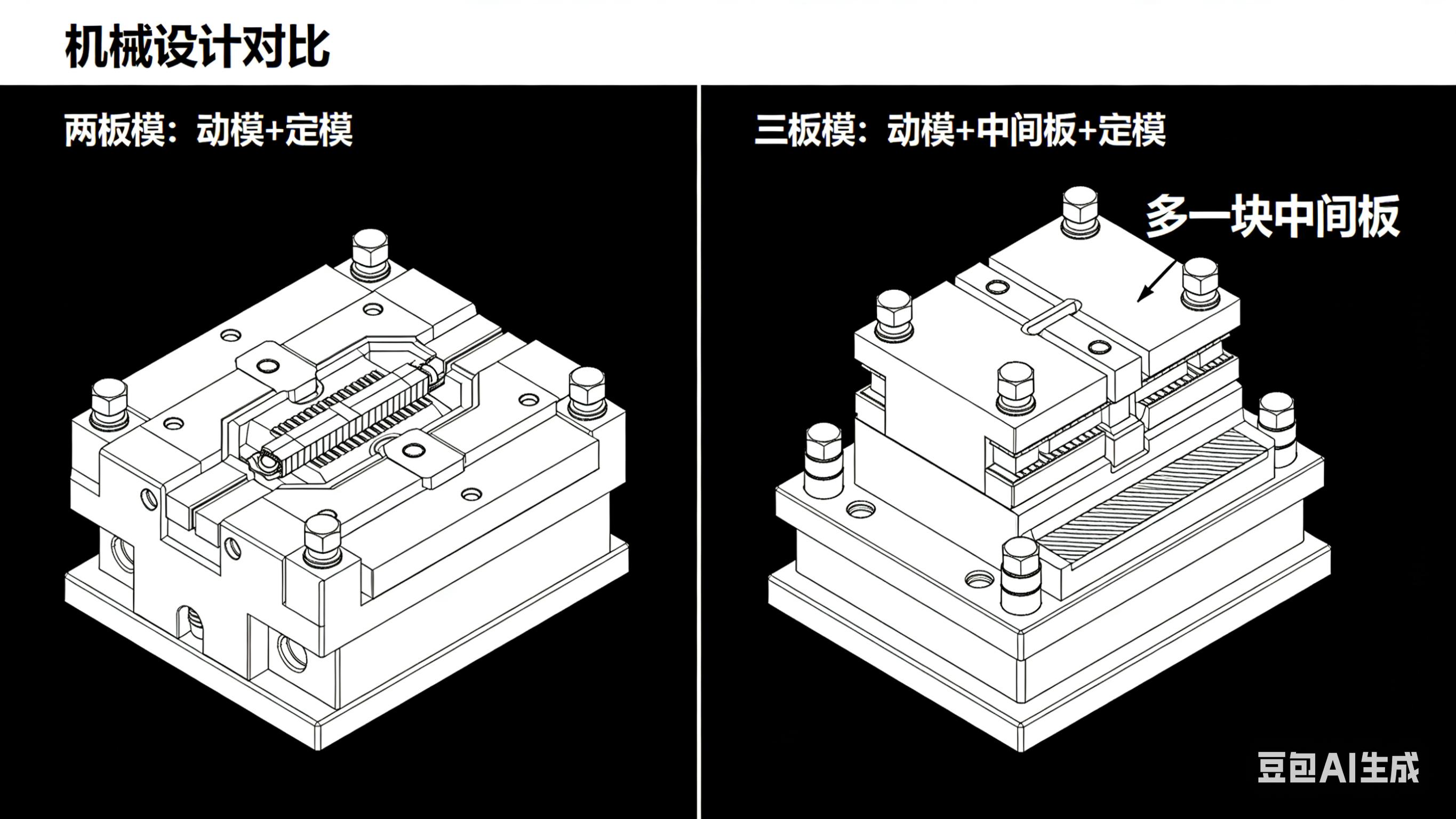

2. 两板模 vs 三板模（对比）

两板模

• 优势：结构简单、制造成本低、生产周期短、充模速度快、后期易维护，适配大批量常规塑件生产。

• 缺点：浇口残留影响塑件外观，需二次修剪，不适用于高精度外观件。

三板模

• 优势：可设置点浇口，浇口残留小、位置灵活，适配复杂、高精度塑件，能实现浇道自动分离。

• 缺点：结构复杂、成本高、生产周期长、维护难度大，充模效率略低于两板模。

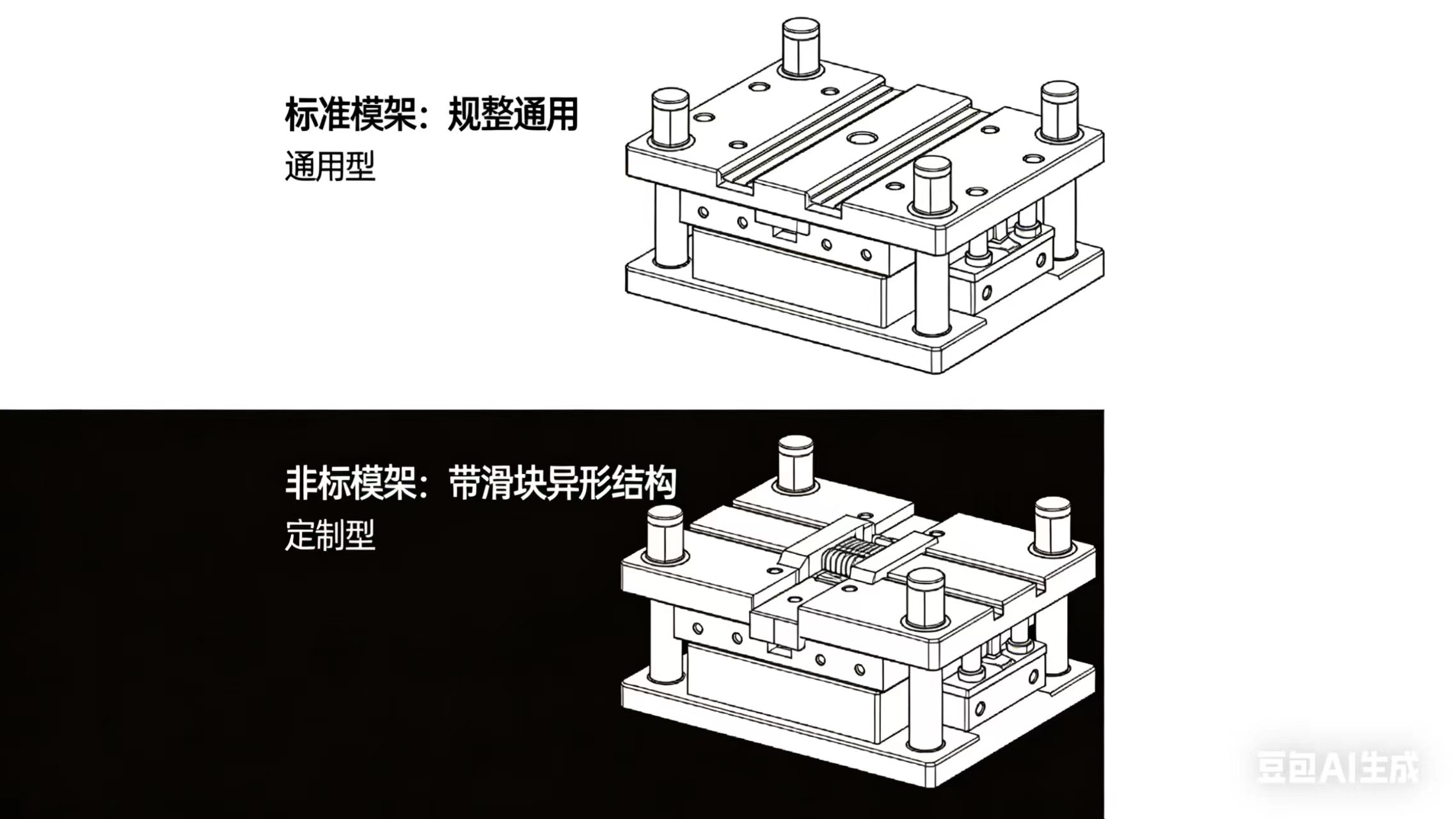

3. 标准模架 vs 非标模架（对比）

标准模架

• 优势：采购成本低、供货速度快、设计难度低、加工工时短，配件通用且易维护，性价比高，适配常规塑件。

• 缺点：结构固定，无法适配异形、超大尺寸或高精度塑件。

非标模架

• 优势：可按需定制，适配复杂、特殊规格塑件，可整合滑块、斜顶等结构，空间利用率高。

• 缺点：制造成本高、生产周期长、设计难度大，后期维护成本高。

4. 滑块&斜顶设计（关键参数）

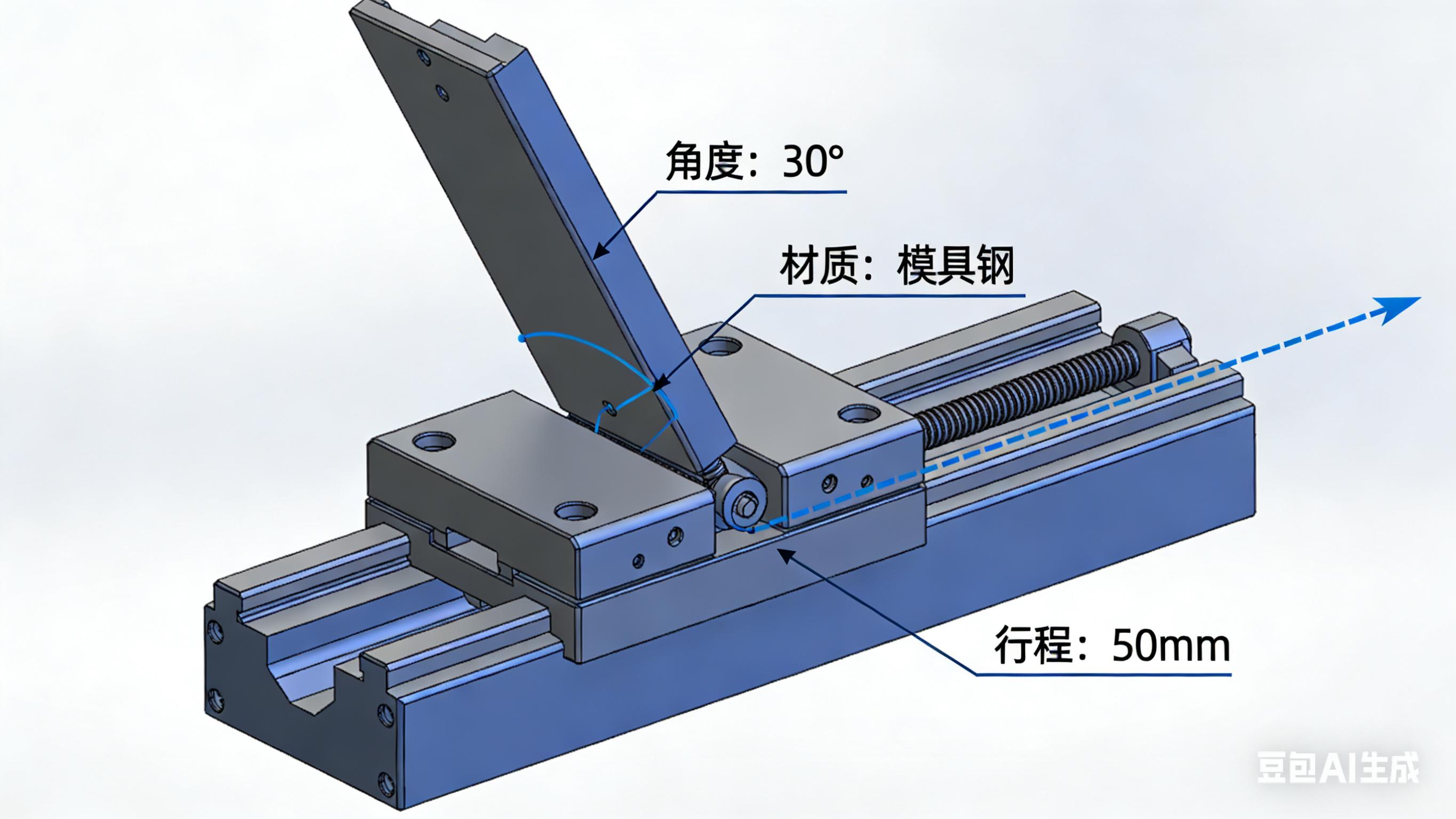

滑块设计

• 行程要求：预留0.5-1mm余量，避免卡模。

• 材质标准：选用/SKD11材质，硬度≥58HRC。

• 核心配置：必须设置锁紧机构、限位机构、耐磨块。

• 关键参数：斜导柱倾角15°-25°（最大不超过30°），导向间隙控制在0.01-0.02mm。

斜顶设计

• 倾角要求：5°-12°，严控细长比，防止变形。

• 材质标准：选用SKH9/SKD61材质，硬度≥55HRC。

• 核心要求：顶部贴合塑件并抛光，设置复位机构，避开塑件薄弱部位，防止刮伤、断裂。

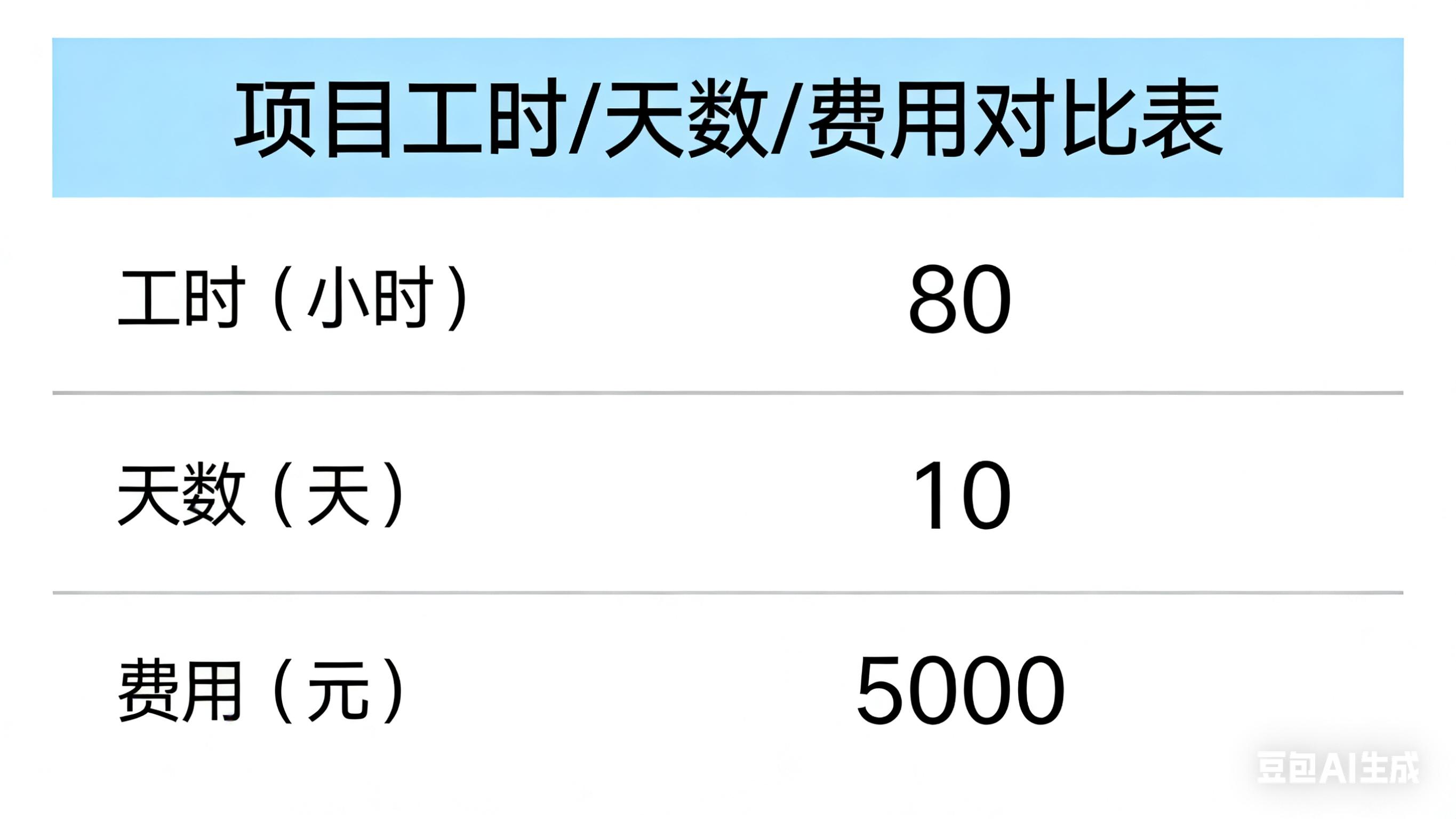

5. 设计费&工时计算（规范标准）

总设计工时（按塑件复杂度划分）

• 工时构成：产品分析（5-20h）+ 结构设计（10-80h）+ 绘图（8-50h）+ 审核修改（总工时的10%-15%）。

• 具体范围：简单款25-40h、中等复杂度40-80h、复杂款80-150h。

总交付时间

• 计算方式：总设计工时÷8 + 1-3天沟通时间。

• 具体范围：简单款3-5天、中等复杂度5-10天、复杂款10-19天；高精度件需额外增加2-3天CAE分析时间。

费用核算方式

• 按工时核算：80-200元/h。

• 按包干核算：简单款2-4千、中等复杂度4千-1.2万、复杂款1.2-3万。
